Die Rohrleitungsplanung spielt eine zentrale Rolle im Anlagenbau und ist oftmals das Herzstück einer erfolgreichen Anlagenkonstruktion. Sie ist maßgeblich verantwortlich für den reibungslosen Transport von Flüssigkeiten, Gasen oder Feststoffen innerhalb einer Anlage. In diesem Blogbeitrag beleuchten wir die Rohrleitungsplanung und zeigen, warum sie für die Funktionalität, Sicherheit und Effizienz einer Anlage von entscheidender Bedeutung ist und wie CAD-Software bei der Optimierung des Konstruktionsprozesses unterstützen kann.
Transport von Medien: Die Rohrleitungsplanung ermöglicht den zuverlässigen und effizienten Transport von Medien innerhalb einer Anlage. Dies können zum Beispiel Prozessflüssigkeiten in chemischen Anlagen, Dampf in Kraftwerken oder Wasser in Wasseraufbereitungsanlagen sein. Die richtige Auswahl und Dimensionierung der Rohrleitungen ist entscheidend, um einen kontinuierlichen Materialfluss zu gewährleisten. In einer Bauteilbibliothek einer CAD-Software werden Normteile mit entsprechender Dimensionierung zur Verfügung gestellt.
Integration von Komponenten: Eine gut durchdachte Rohrleitungsplanung berücksichtigt nicht nur den Transport der Medien, sondern auch die Integration verschiedener Anlagenkomponenten. Rohrleitungen müssen optimal mit Pumpen, Ventilen, Wärmetauschern und anderen Geräten verbunden werden, um ein nahtloses Zusammenspiel zu gewährleisten. Für die komplikationslose Integration kann die IFC Schnittstelle genutzt werden.
Sicherheit und Zuverlässigkeit: Sicherheit ist im Anlagenbau von höchster Priorität. Eine fehlerhafte Rohrleitungsplanung kann zu Lecks, Druckabfällen oder sogar zu Unfällen führen. Durch eine sorgfältige Planung mithilfe von Neigungstools, optimierten Routenführungen und sorgfältige Dimensionierung von Rohrleitungen innerhalb der CAD-Software können potenzielle Gefahren minimiert werden. Zuverlässigkeit ist ebenfalls ein wichtiger Aspekt der Rohrleitungsplanung, da eine gut geplante Anlage eine hohe Betriebssicherheit gewährleistet. Kollisionsprüfungen schon innerhalb des 3D-Modells sind also unabdingbar, um Risiken zu vermeiden – und das am besten schon vor dem Bau der Anlage, also in der CAD-Software. Nach Inbetriebnahme der Anlage sind regelmäßige Wartungen zur Gewährleistung der Betriebssicherheit unerlässlich. Dank einer BIM-kompatiblen CAD-Software wurden während der Konstruktion des 3D-Modells alle relevanten Informationen zu den Bauteilen erfasst. Diese Informationen können bei Reparaturen, beispielsweise an Rohrleitungen, sofort abgerufen werden.
Flexibilität und Erweiterbarkeit: Der Anlagenbau ist oft einem sich ständig ändernden Umfeld ausgesetzt. Eine flexible Rohrleitungsplanung ermöglicht es, Änderungen oder Erweiterungen in der Zukunft leicht umzusetzen. Dies ist besonders wichtig, da sich die Anforderungen und Bedingungen im Laufe der Zeit ändern können. Mit der Option sowohl frei als auch parametrisch in der CAD-Software zu modellieren, sind alle Anpassungen problemlos umsetzbar. Ebenfalls lässt sich mit der dynamischen Verlaufsänderung die Verlegung der Rohrleitung in verkürzter Zeit optimieren.
Kosten- und Energieeffizienz: Eine optimierte Rohrleitungsplanung trägt zur Kosten- und Energieeffizienz der Anlage bei. Durch die richtige Dimensionierung der Rohrleitungen werden Druckverluste minimiert, was zu einem geringeren Energieverbrauch führt. Zudem kann eine effiziente Rohrleitungsplanung die Materialkosten reduzieren und die Gesamtkosten des Projekts optimieren.
Die Rohrleitungsplanung ist ein essenzieller Bestandteil des Anlagenbaus, der über die Funktionalität, Sicherheit und Effizienz einer Anlage entscheidet. Von der zuverlässigen Medientransportierung über die Integration von Komponenten bis hin zur Kosten- und Energieeffizienz - eine gut durchdachte Rohrleitungsplanung ist ein Schlüsselfaktor für den Erfolg eines Anlagenbau-Projekts. Ingenieure und Planer müssen die verschiedenen Anforderungen und Aspekte berücksichtigen, um eine optimale Rohrleitungsplanung zu gewährleisten, die die Grundlage für eine erfolgreiche Anlagenkonstruktion bildet. Weitere Tipps, wie Anlagen energieeffizient konstruiert werden können, gibt es im folgenden Text „Energieeffizienz in der Anlagenkonstruktion: Tipps und Strategien“.

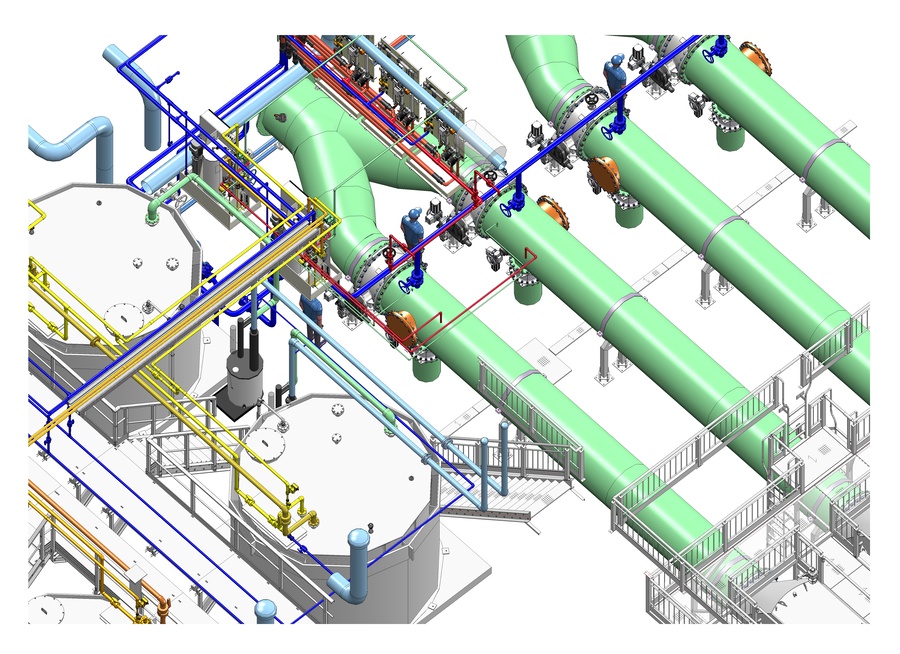

Bild: GWT Gesellschaft für Wasser- und Wärmetechnik GmbH
