Mit diesen 4 CAD-Funktionen sparen Sie wertvolle Konstruktionszeit

Gibt es in Ihrem Unternehmen bereits eine CAD-Software, die Sie dabei unterstützt, Fertigungszeichnungen automatisch zu generieren, und die Ihnen dabei hilft, zu erkennen, ob Sie ein bestimmtes Bauteil schon einmal gezeichnet haben? Die Implementierung einer solchen Lösung nimmt zwar etwas Zeit in Anspruch, doch ihr Nutzen ist enorm, wie folgende Funktionen auf einen Blick verdeutlichen:

• Automatische Erstellung von Fertigungszeichnungen
• Automatisches Generieren von Stücklisten
• Automatische Gleichteilerkennung
• Erzeugung von Produktionsdaten zur Weiterleitung an die Maschinen

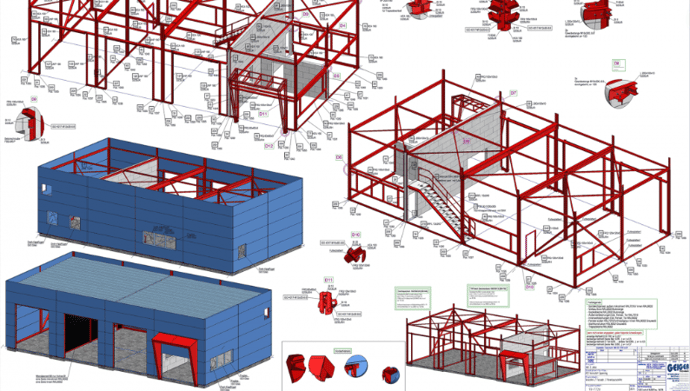

Mit wenig Aufwand zu aussagekräftigen Fertigungszeichnungen

Zeit ist eine wertvolle Ressource, die nicht unnötig verschwendet werden sollte. Wenn Projekte mehr Zeit beanspruchen als geplant, können Liefertermine nicht pünktlich eingehalten werden und sowohl Kunden als auch Mitarbeiter geraten unter Druck. Diese Problematik betrifft unter anderem Industriezweige wie den Stahlbau und wirkt sich auf den Ablauf von Arbeitsprozessen ungünstig aus. Können korrekte Maße, Ansichten und Schnitte in der Fertigungszeichnung auf Knopfdruck generiert werden, erhöht sich die Produktivität und damit automatisch der Gewinn.

Generieren Sie sämtliche Listen automatisch

Die Stückliste ist ein essentieller Bestandteil des Konstrukteurs auf seinem Weg zum fertigen Produkt. Sie schlüsselt ihm übersichtlich auf, aus wie vielen Teilen eine Baugruppe tatsächlich besteht. Wer die Stückliste nicht manuell erstellen muss, sondern automatisch erzeugen kann, verringert das Risiko einer falschen Eingabe, wodurch sich der Zeit- und Kostenaufwand für Korrekturen verringert. Stücklisten können als Excel-Tabelle, aber auch in anderen Dateiformaten, generiert werden.  Das ist aber noch nicht alles: Mengenlisten, Profillisten, Blechlisten, Glaslisten, Transportlisten und Sägelisten können mit der entsprechenden CAD-Lösung ebenfalls automatisch erzeugt werden. Dasselbe gilt für Listen, die Zukaufteile wie beispielsweise Bolzen, Schrauben und Muttern beinhalten.

Lassen Sie die CAD-Software nach Gleichteilen suchen

Die Möglichkeit, mit einer entsprechenden CAD-Software nach gleichen Teilen innerhalb einer Zeichnung zu suchen, schafft für den Zeichner sofortige Klarheit. Hat er die Suche abgeschlossen und die identischen Teile erkannt, kann er für jede Zeichnung festlegen, wie die Nummerierung erfolgen soll. Diese Funktion der Gleichteilsuche zeigt zügig auf, ob sich ein Element von einem anderen unterscheidet. So kann es vorkommen, dass sich die Teile trotz Kongruenz unterscheiden und somit zwei neue Nummern vergeben werden müssen: zum Beispiel wegen der unterschiedlichen Beschichtungen.

Steuern Sie mit Ihren Produktionsdaten direkt Ihre Maschinen an

Mit Produktionsdaten, die sich in CAD-Systemen wie HiCAD auf bequeme Weise automatisch generieren lassen, ist es sehr einfach, die Fertigung in Gang zu setzen. Exportieren Sie Ihre Zuschnitte im Stahlbau einfach als DXF- oder STEP-Datei und übermitteln Sie diese an Ihre CNC-Maschine.

Erfahren Sie mehr, wie HiCAD Sie unterstützen kann.
